清水混凝土,素面朝天的美及背后的故事:越朴素,越高贵


Faced concrete

清水混凝土

ATR

素面朝天的美

作为一次浇筑成型的混凝土,清水混凝土是直接由结构主体混凝土本身的肌理、质感和精心设计施工的明缝、禅缝和对拉螺栓孔等组合而形成的一种自然状态装饰面,不需要进行任何外装饰,具有很好的装饰效果。

▲南京五季金陵酒店 / RSAA/庄子玉工作室Büro Ziyu Zhuang RSAA

清水混凝土技术内容

01清水混凝土特点

清水混凝土可分为普通清水混凝土、饰面清水混凝土和装饰清水混凝土。清水混凝土在配合比设计、制备与运输、浇筑、养护、表面处理、成品保护、质量验收方面都应按《清水混凝土应用技术规程》JGJ169的相关规定处理。

02清水混凝土模板特点

清水混凝土是直接利用混凝土成型后的自然质感作为饰面效果的混凝土工程,清水混凝土表面质量的最终效果主要取决于清水混凝土模板的设计、加工、安装和节点细部处理。

由于对模板应有平整度、光洁度、拼缝、孔眼、线条与装饰图案的要求,根据清水混凝土的饰面要求和质量要求,清水混凝土模板更应重视模板选型、模板分块、面板分割、对拉螺栓的排列和模板表面平整度等技术指标。

03清水混凝土模板设计

模板设计前应对清水混凝土工程进行全面深化设计,妥善解决好对饰面效果产生影响的关键问题,如:明缝、蝉缝、对拉螺栓孔眼、施工缝的处理、后浇带的处理等。

禅缝:利用有规则的模板拼缝或面板拼缝在混凝土表面上留下的隐约可见、犹如蝉衣一样的印迹。设计整齐匀称的蝉缝是混凝土表面的装饰效果之一。

当建筑施工图中有明确的图示要求时,可按图示要求进行配模设计与施工;当没有图示要求时,则按我司的配模设计进行施工,配模设计时考虑设置合理、均匀对称、长宽比例协调的原则,确定模板分块、面板分割尺寸。详见图示:

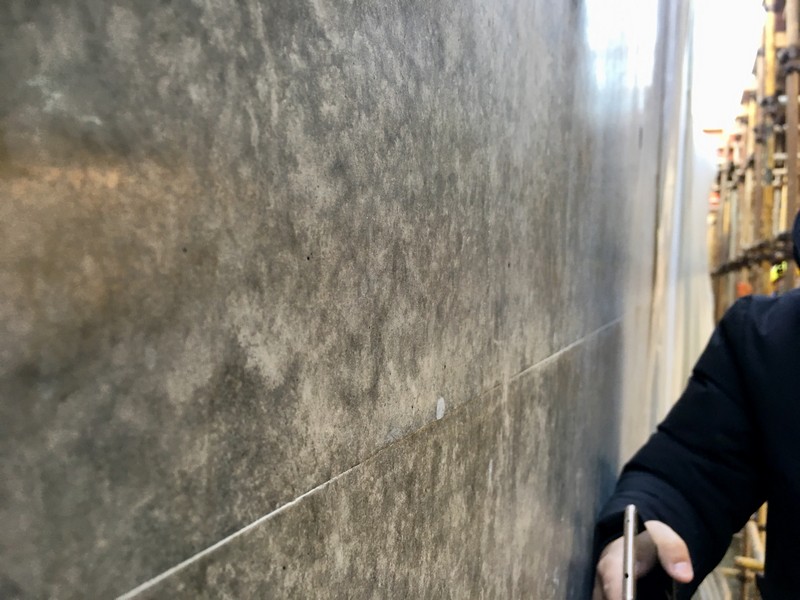

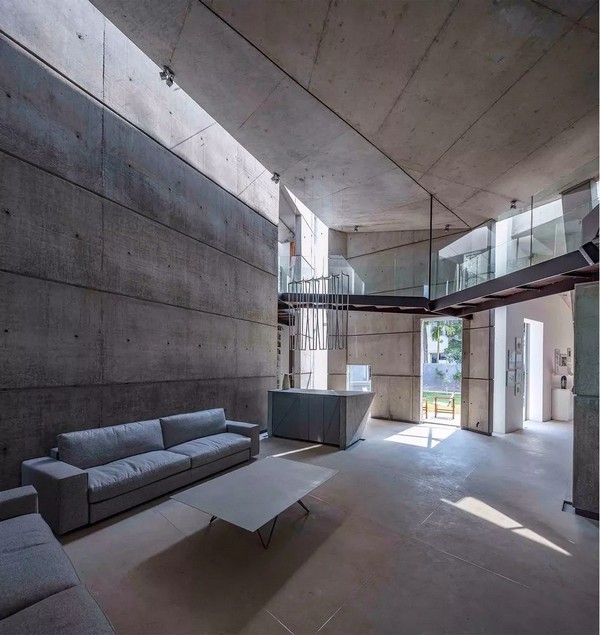

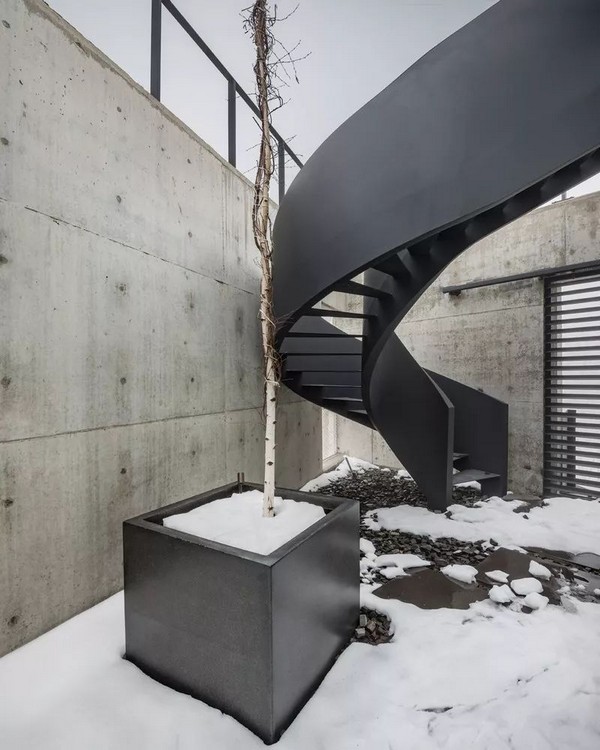

蝉缝工程应用效果图

对拉螺栓孔眼:清水饰面混凝土工程精心设计编排,精心施工的用于混凝土表面起装饰作用的孔眼。

形成于结构模板工程施工中模板受力对拉螺栓,是清水饰面混凝土的重要表现手法。详见图示:

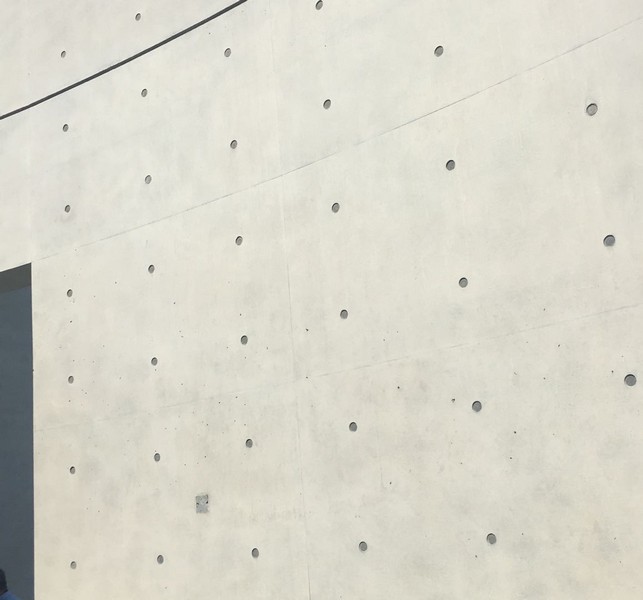

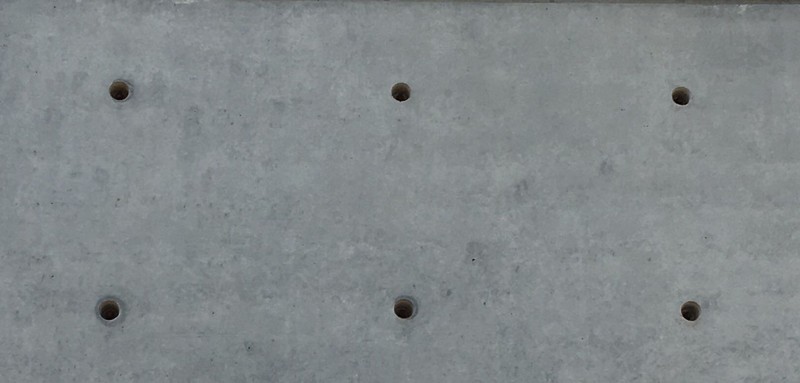

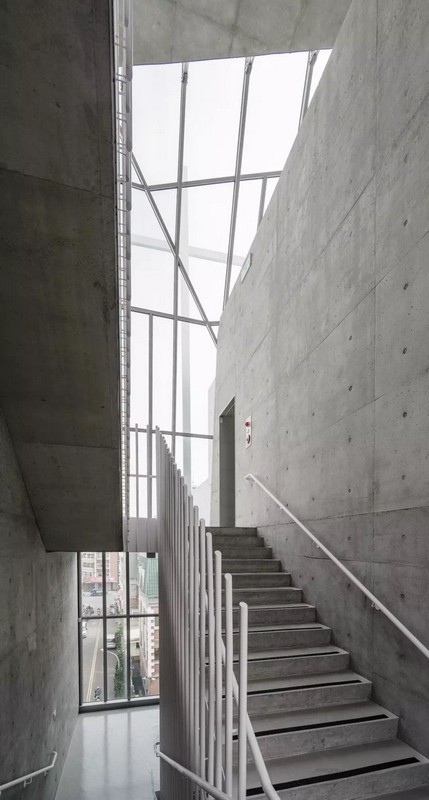

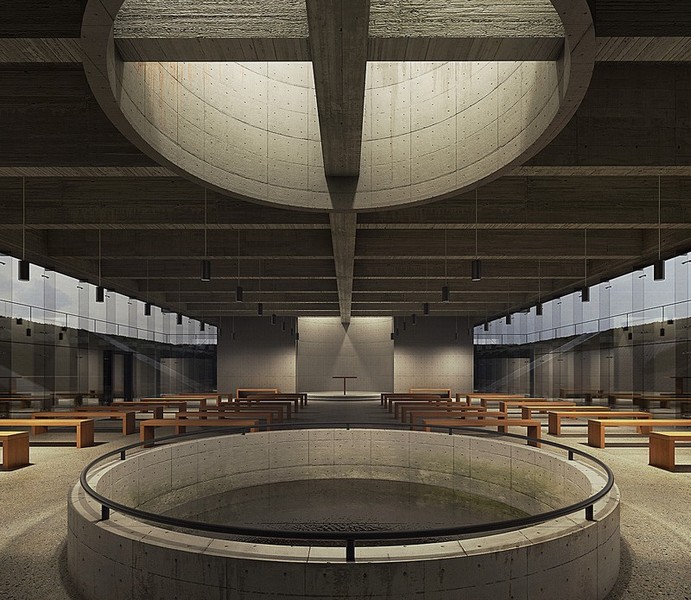

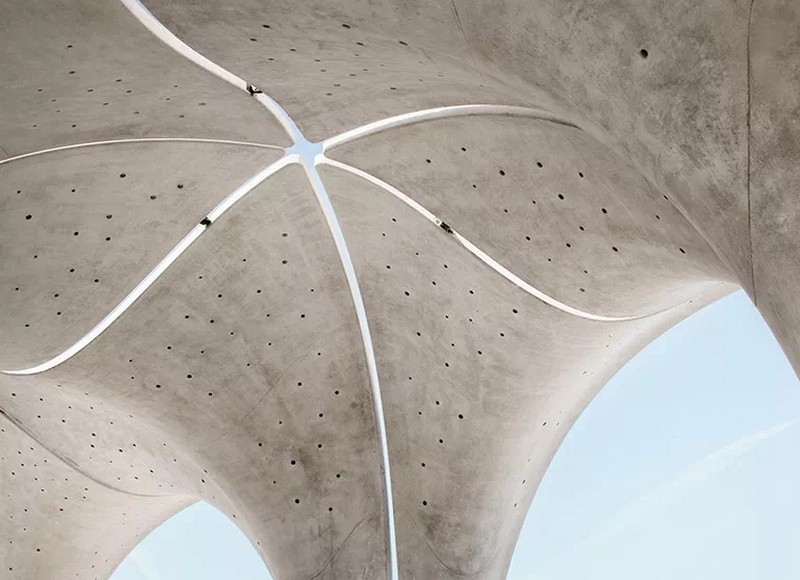

对拉螺栓孔眼工程应用效果图

假眼:是为了统一对拉螺栓孔眼的装饰效果,在模板工程中,对没有对拉螺杆的位置设置堵头,并形成的孔眼。其外观尺寸要求与其他对拉螺栓孔眼一致。详见图示:

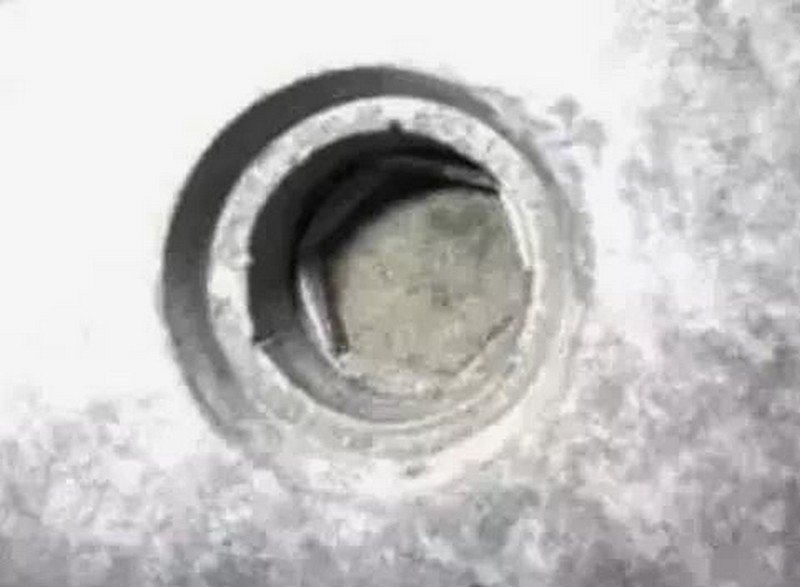

假眼工程应用效果图

模板体系选择:选取能够满足清水混凝土外观质量要求的模板体系,具有足够的强度、刚度和稳定性;模板体系要求拼缝严密、规格尺寸准确、便于组装和拆除,能确保周转使用次数要求。

模板分块原则:在起重荷载允许的范围内,根据蝉缝、明缝分布设计分块,同时兼顾分块的定型化、整体化、模数化和通用化。

面板分割原则:应按照模板蝉缝和明缝位置分割,必须保证蝉缝和明缝水平交圈、竖向垂直。装饰清水混凝土的内衬模板,其面板的分割应保证装饰图案的连续性及施工的可操作性。

对拉螺栓孔眼排布:应达到规律性和对称性的装饰效果,同时还应满足模板受力要求。

节点处理:根据工程设计要求和工程特点合理设计模板节点。

04清水混凝土模板施工特点

模板安装时遵循先内侧、后外侧,先横墙、后纵墙,先角模、后墙模的原则;

吊装时注意对面板保护,保证明缝、蝉缝的垂直度及交圈;

模板配件紧固要用力均匀,保证相邻模板配件受力大小一致,避免模板产生不均匀变形;

施工中注意不撞击模板,施工后及时清理模板,涂刷隔离剂,并保护好清水混凝土成品。

清水混凝土施工要点

01施工流程

钢筋绑扎及隐检验收模板选型、处理、支设、验收混凝土材料控制、混凝土运输、浇筑混凝土养护 成品表面处理。

02施工工艺

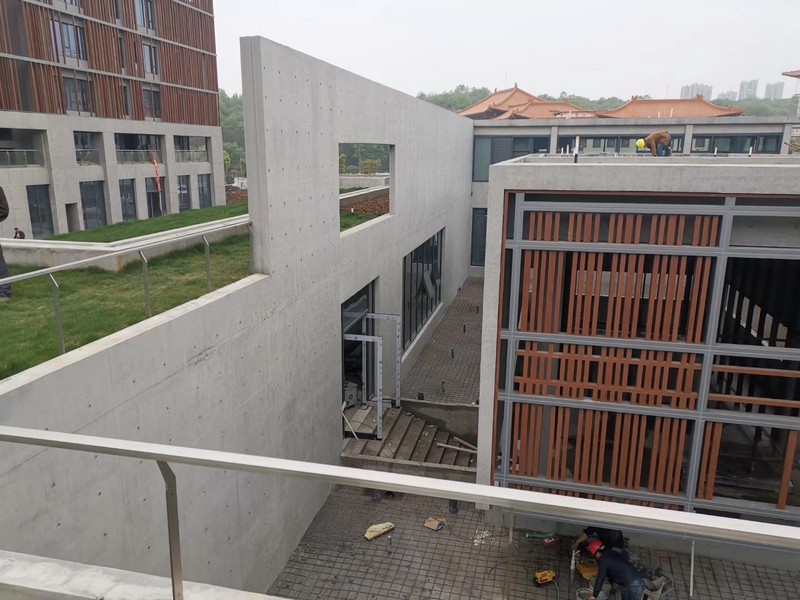

由于清水混凝土对施工工艺要求很高,因此与普通混凝土的施工有很大的不同,具体表现在:每次打水泥必须先打料块,对比前次色彩,通过仪器检测后才可继续打,必须震捣均匀,施工温度要求十分严格,适合在4-10月间施工。

由于清水混凝土一次浇注完成,不可更改的特性,与墙体相连的门窗洞口和各种构件,埋件须提前准确设计与定位,与土建施工同时预埋铺设。由于没有外墙垫层和抹灰层,施工人员必须为门窗等构件的安装预留槽口,并且清水墙体上若安装雨水管,通风口等外露节点也须设计好与明缝等的交接。

03施工要领

应选用同一厂家,同一品种,同一强度等级,同一批号的硅酸盐水泥、普通硅酸盐水泥或矿渣水泥,且水泥等级不低于42.5级。

须严格控制预拌混凝土质量,做到均匀下料、分层下料,并保证振捣密实、适度。

应采用二次振捣工艺,第一次在混凝土浇筑入模振捣,第二次在第二层混凝土浇筑前再进行,顶层混凝土一般在0.5h后进行二次振捣。

钢筋施工时,墙柱截面尺寸线应标在各层楼面上,逐层接筋,并在各层楼面标高及以上500mm处用柱箍电焊固定升上来的钢筋。

浇筑时,应沿洞口两侧均匀对称进行,且振动棒应距洞边300mm以上,若洞口大于1.5m,应在其下部模板开洞。

应保证模板几何尺寸精确、拼缝严密、材质一致,并将模板板面拼缝的高差、宽度控制1mm以内,模板间缝高差、宽度控制在1.5mm以内。

应将覆盖塑料薄膜、阻燃草帘等方法与洒水养护相结合,且养护时间应不少于7d,冬期施工时则应不少于14d

清水混凝土技术指标

饰面清水混凝土模板表面平整度2mm

普通清水混凝土模板表面平整度3mm

饰面清水混凝土模板相邻面板拼缝高低差≤0.5mm

相邻面板拼缝间隙≤0.8mm

饰面清水混凝土模板安装截面尺寸±3mm

饰面清水混凝土模板安装垂直度(层高不大于5m3mm

清水混凝土名人——安藤忠雄

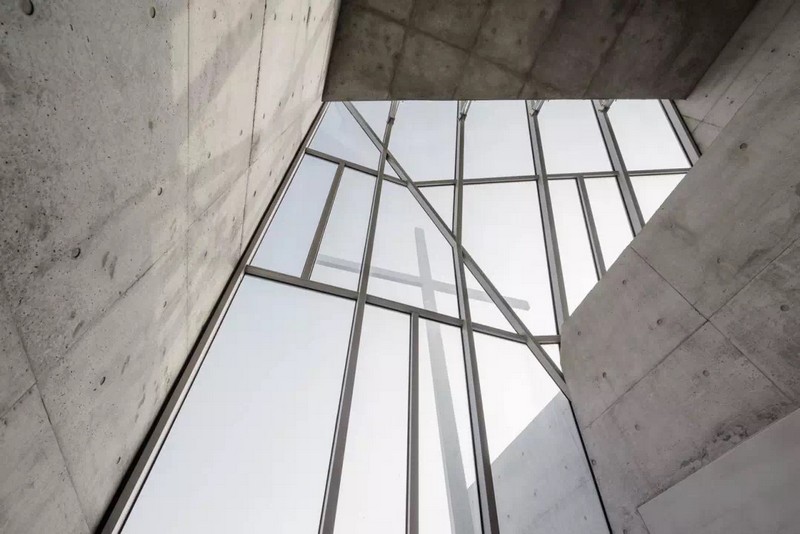

安藤忠雄:清水混凝土建筑诗人

一个人真正的幸福并不是待在光明之中。从远处凝望光明,朝它奋力奔去,就在那拼命忘我的时间里,才有人生真实的充实。

每位以心凝视安藤忠雄建筑的人,在心之目光抵达那清水混凝土的第一瞬间,都会被其中不息流动之磅礴、光影互生之福音而神魂感动。
